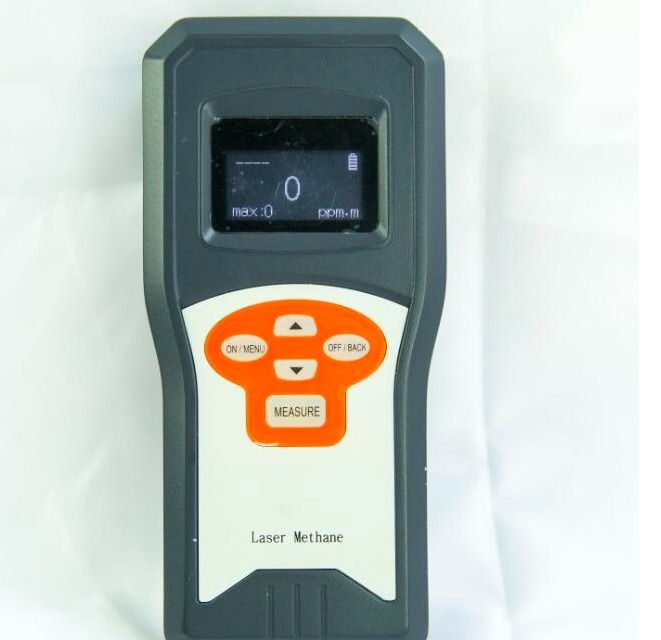

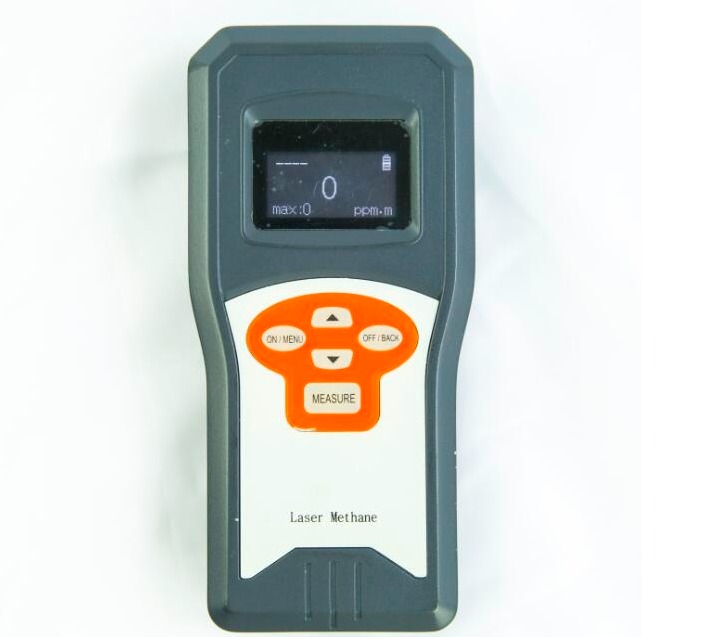

Urządzenie do zdalnego pomiaru metanu w górnictwie laserowym JJB30

opis produktu

1,Przegląd
Urządzenie do zdalnego pomiaru metanu laserowego składa się z dwóch podsystemów: systemu przesyłu i odbioru lasera oraz systemu przetwarzania sygnału.System nadawania i odbierania lasera składa się z dwóch wiązek laserowychJeden z nich to laser podczerwony do wykrywania gazu, a drugi jest widzialnym czerwono-zielonym laserem służącym do wskazywania kierunku i pomiaru odległości.niewidzialny laser podczerwony i czerwono-zielony laser wskazujący, podobny do długopisu wskazującego, zaczynają działać nieprzerwanieLaser podczerwony emitowany przez końcówkę nadającą jest wchłaniany przez gaz metanu podczas przechodzenia przez gaz testowy.a druga część światła odbija się z powrotem do końca odbiorcy poprzez zwykłe przeszkody (takie jakŚwiatło odblaskowe zwrócone do punktu odbioru jest zbierane, przekształcane w sygnał elektryczny i przesyłane do systemu przetwarzania sygnału. The signal processing system determines whether there is gas leakage in the tested environment by detecting the strength of the laser light absorption and displays the gas concentration in the remote measuring instrument in units of ppm-m or %volWidoczny laser jednocześnie mierzy odległość od przyrządu do punktu odbicia i jednocześnie pokazuje stężenie gazu.Ze względu na zasadę, że gazy (takie jak metan) mają wpływ na absorpcję określonych długości fal lasera, produkt ten reaguje wyłącznie na określone gazy (np. metan) i nie wywołuje fałszywego alarmu z powodu zakłóceń innych gazów, pyłu, pary wodnej itp.,który znacznie poprawia dokładność wykrywania i zapobiega fałszywym pomiaromInstrument wykrywający i alarmujący metan i tlenek węgla JJT4-1000 jest wykorzystywany głównie do wykrywania metanu i tlenku węgla w podziemiach
2Wymagania
1Produkt bezpieczny;
2. Selektywne dla gazów takich jak (metan), nie wpływających na różne inne gazy, parę wodną i pył;
3Odległość telemetryczna może osiągnąć 60 metrów;
4. Wyposażony w funkcję wyświetlania odległości;
5Małe rozmiary, lekka masa, wygodne w noszeniu;
6Niskie zużycie energii, zdolne do długotrwałej pracy;
7Doskonała odporność na wstrząsy, odporność na wodę i odporność na kurz;
8. Szybka prędkość reakcji, szeroki zakres pomiarów, wysoka dokładność pomiaru;
9Dostosowywalna metoda transmisji danych zgodnie z wymaganiami klienta.
3Funkcje
Metoda wykrywania: Zasada regulacyjnej spektroskopii laserowej
Wykryty gaz: CH4 (NH3/HCL/C2H6/C3H8/C4-C6 do wyboru)
Typ czujnika: typ lasera podczerwonego
Zakres pomiarów: 0-10% obj (0 do 99,999 ppm-m)
Urządzenie pomiaru odległości: Tak
Maksymalna odległość wykrywania: 30 m (60 m przy specjalnej powierzchni odblaskowej)
Czułość: 5 ppm-m na odległości wykrywania 0-15 m
10 ppm-m % w odległości wykrywania 15-30 m
Dokładność pomiaru: ±10% @ 100 ppm-m (2 m)
Czas reakcji: 0,1 s (1 s dla pomiaru odległości)
Metoda alarmu: cyfrowy migający alarm
Metoda wyświetlania: LCD

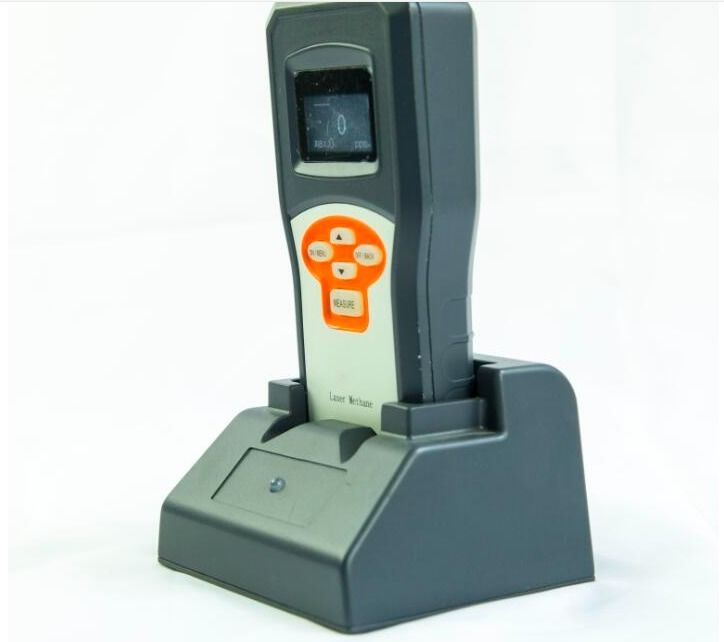

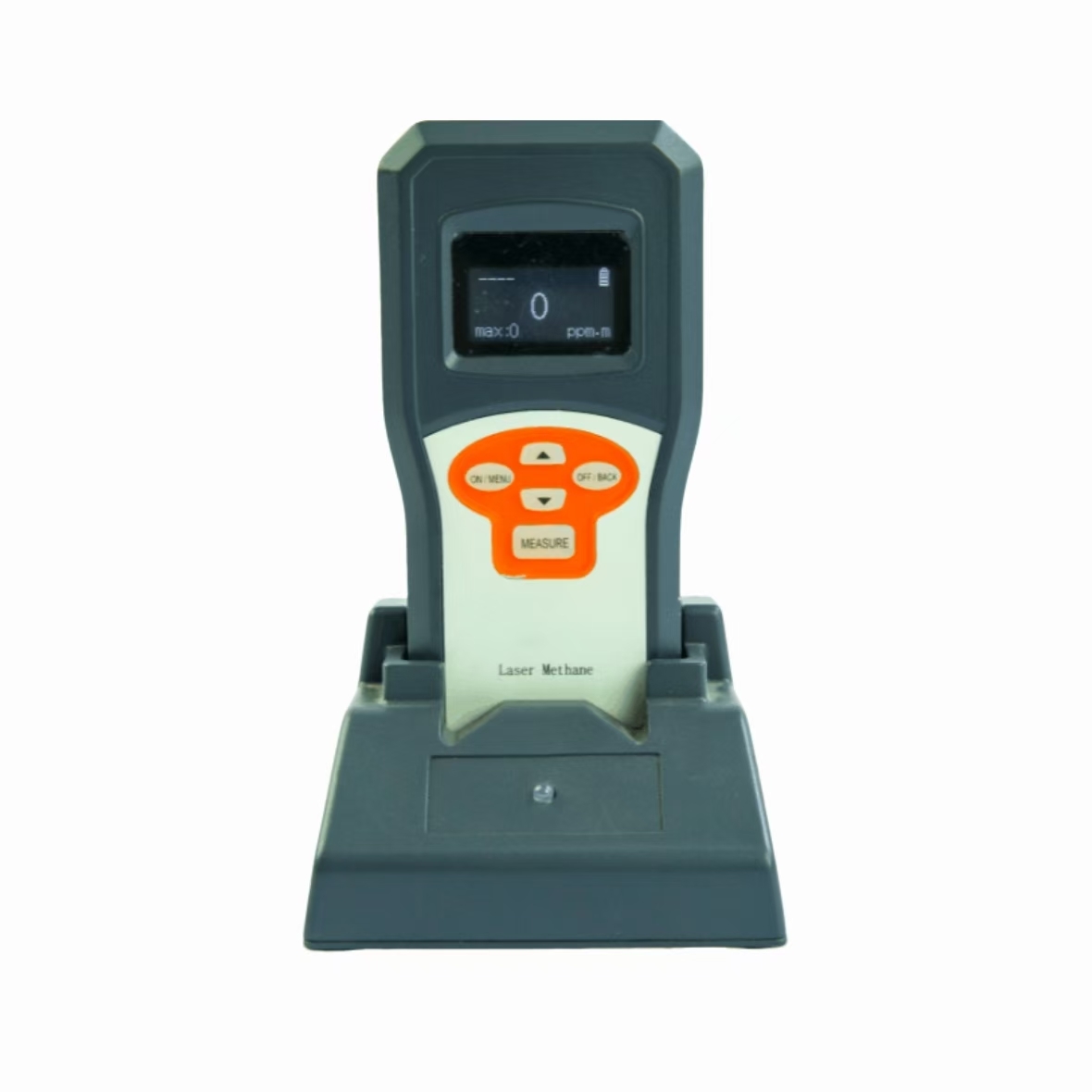

Sposób ładowania: gniazdo do ładowania, 110-240VAC, 50/60Hz
Zasilanie: Akumulator litowy do ładowania (akumulator do ładowania do wymiany)
Żywotność baterii: 10 godzin normalnej pracy po pełnym naładowaniu baterii
Środowisko pracy: temperatura pracy: -20oC do 50oC
wilgotność względna: ≤ 99%
Ciśnienie powietrza: 80 - 116 kPa
Wymiary zewnętrzne: 158 mm × 77 mm × 37 mm
Całkowita masa: 380 g
Materiał: ABS + PC
Funkcja samokontroli: Wbudowana funkcja samokontroli i kalibracji, bez codziennej kalibracji
Poziom ochrony przed laserem: klasa IIIa
Metoda certyfikacji: CNEX Exib IIA T4 Gb
Poziom ochrony: IP54
Opcjonalna konfiguracja: pas ergonomiczny
