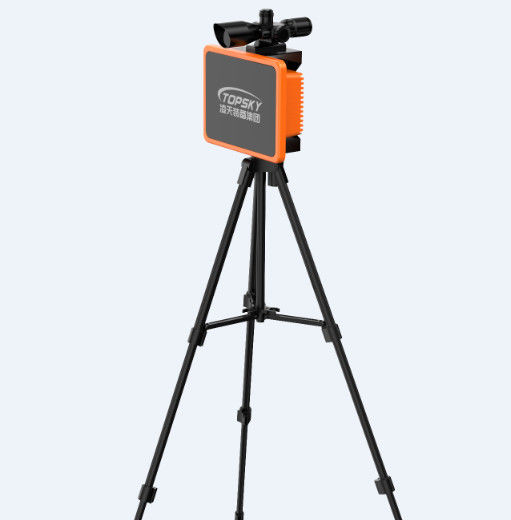

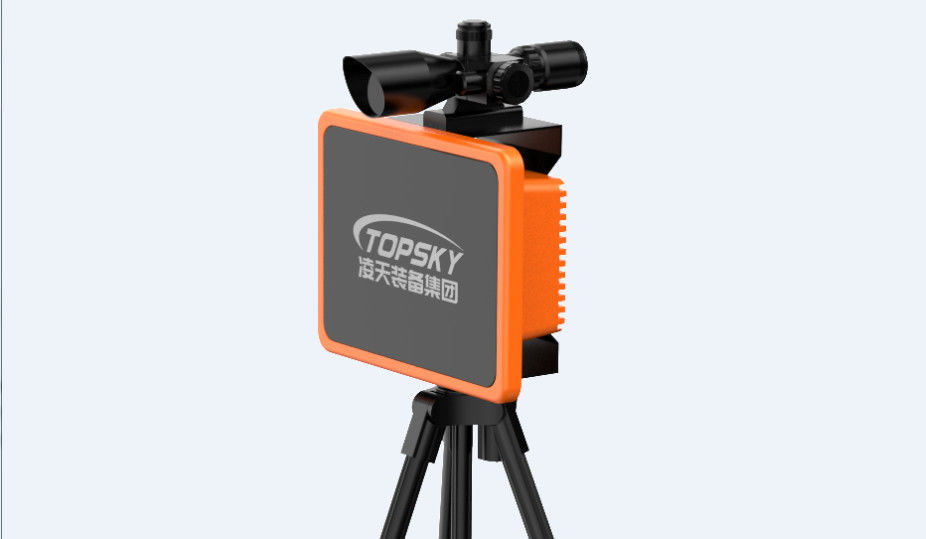

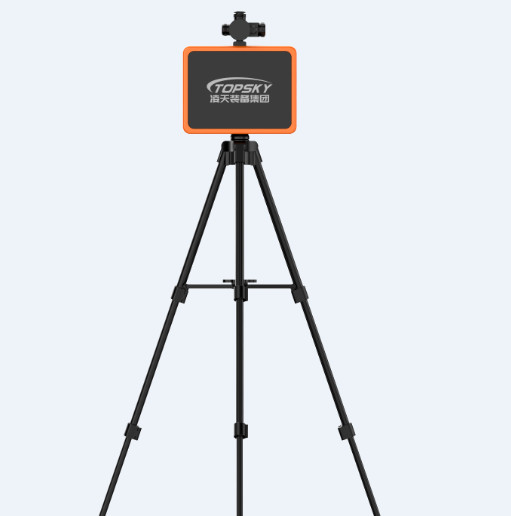

Radar monitorowania deformacji budynków PSR-400L

Radar monitorujący przesunięcie deformacji budynku PSR-400L opiera się na technologii teledetekcji mikrofalowej i interferencji fazowej, która może zdalnie i bez kontaktu mierzyć przesunięcie,odchylenie, i naturalnej częstotliwości wysokiego budownictwa Ciągłe monitorowanie wskaźników takich jak wpływ, z zaletami szybkiego mobilnego wdrożenia, dokładności monitorowania deformacji na poziomie submilimetrowym,bez kontaktu, nie wpływa na dym, pył i ogień, wysoka szybkość aktualizacji danych, możliwość monitorowania całego budynku i współpraca z wieloma maszynami.Nie wpływa na warunki klimatyczne, takie jak deszcz., śnieg, mgła i niskie oświetlenie, takie jak późna noc, co sprzyja wczesnemu ostrzeganiu i alarmowaniu w czasie rzeczywistym o możliwym zawaleniu się budynku lub poważnym uszkodzeniu konstrukcji,skuteczne zapewnienie bezpieczeństwa personelu ratowniczego

●Miny na otwartym obszarze, osunięcia ziemi i upadki geologiczne, ratowanie w nagłych wypadkach, zapory ochrony wody, osunięcia miast

●Metro, duże mosty, wieżowce, wieże turbin wiatrowych, zjazdy kolejowe

1. ★ Ultra-długodystansowe i szerokie wykrywanie

400 metrów, a dokładność monitorowania nie wpływa na odległość

2. ★ monitorowanie deformacji o bardzo wysokim poziomie

Dokładność do 0,1 mm na poziomie submilimetrowym, precyzyjne monitorowanie wczesnych subtelnych deformacji, szybsze i dokładniejsze ostrzeganie

3. ★ Ultra wysokie wykrycie odchylenia

Ultra wysoka precyzja 0,05 mm

4. ★ Cały dzień, w każdą pogodę, w pełni zautomatyzowane wykrywanie

Może wykrywać 24/7, 24/7, w pełni zautomatyzowany

5. ★ Wielokrotne wyjście sygnału

485 wyjścia sygnału, użytkownicy mogą bezprzewodowo przesyłać za pośrednictwem modułów IoT 4G, co ułatwia połączenie z użytkownikami platform chmurowych

6. ★ Wielocelowe pomiary synchroniczne

Jedno urządzenie może jednocześnie mierzyć wiele celów synchronicznie

4.1 Parametry hosta:

• Metoda pomiaru: pomiar bez kontaktu
• ★ Maksymalna odległość monitorowania: ≥ 400 m
• ★ Dokładność monitorowania odkształceń: ≤ 0,1 mm poziom submilimetrowy
• Częstotliwość zbierania danych: 10Hz/20Hz/50Hz/100Hz/200Hz, regulowana na wielu poziomach
• Zakres monitorowania: ≥ 30 °
• kąt regulacji wysokości przodu elektrycznego sterowania: ≥ ± 45 °
• Dokładność wykrywania odchylenia: ± 0,05 mm
• Warunki monitorowania: 24-godzinne, w pełni automatyczne wykrywanie
• Liczba punktów pomiarowych: ≤ 5
• Interfejs danych: RS485 i transmisja bezprzewodowa
• Kamera: 1 kamera wysokiej rozdzielczości
• Wymóg zasilania: DC 12V
• Zużycie energii całej maszyny: ≤ 20 W
• Poziom ochrony: IP66;
• Temperatura pracy: -30 °C -60 °C;
• Masa urządzenia: ≤ 5 kg

4Parametry oprogramowania:

• Lokalny koniec bezpośrednio wykonuje pozyskiwanie danych i przetwarzanie deformacji, kończąc automatyczne przetwarzanie obrazowania radarowego, przetwarzanie interferencji i małe odwrócenie deformacji
• wyposażone w funkcję synchronizacji systemu nawigacji satelitarnej Beidou na poziomie zegara atomowego, z dokładnością częstotliwości lepszą niż ± 0,5 ppm (wyniki pomiarów 24 godzin)
• System radarowy z zintegrowaną kamerą do monitorowania sceny, bez odsłoniętej linii połączenia między kamerą a systemem radarowym.Interfejs funkcji monitorowania wideo jest zintegrowany z interfejsem systemu sterowania systemem radarowym, umożliwiające uchwycenie obrazów sceny za pośrednictwem interfejsu systemu sterowania radarowego
• Funkcja monitorowania przesunięcia wielu punktów: urządzenie obsługuje jednoczesne ustawianie wielu punktów monitorowania na górnym interfejsie oprogramowania komputerowego w celu monitorowania zmian przesunięcia
• Funkcja wyświetlania wyników monitorowania: urządzenie obsługuje wyświetlanie wyników monitorowania w czasie rzeczywistym na górnym interfejsie oprogramowania komputerowego;I wspierać w czasie rzeczywistym wyświetlanie dynamicznych krzywych odchylenia każdego punktu monitorowania na górnym interfejsie oprogramowania komputerowego
• Funkcja ustawiania odległości monitorowania: urządzenie obsługuje ustawianie odległości monitorowania w pobliżu końca i odległości w dalszym końcu na górnym interfejsie oprogramowania komputerowego
• Funkcja zarządzania punktami monitorowania: urządzenie obsługuje dodawanie, wybór i usuwanie punktów monitorowania na górnym interfejsie oprogramowania komputerowego
• Funkcja alarmowa: ma funkcję alarmu dźwiękowego i świetlnego.urządzenie alarmowe dźwiękowe i świetlne urządzenia powinno natychmiast wysłać sygnał alarmowy.
