3Główne wskaźniki techniczne
3.1 Maszyna robotowa

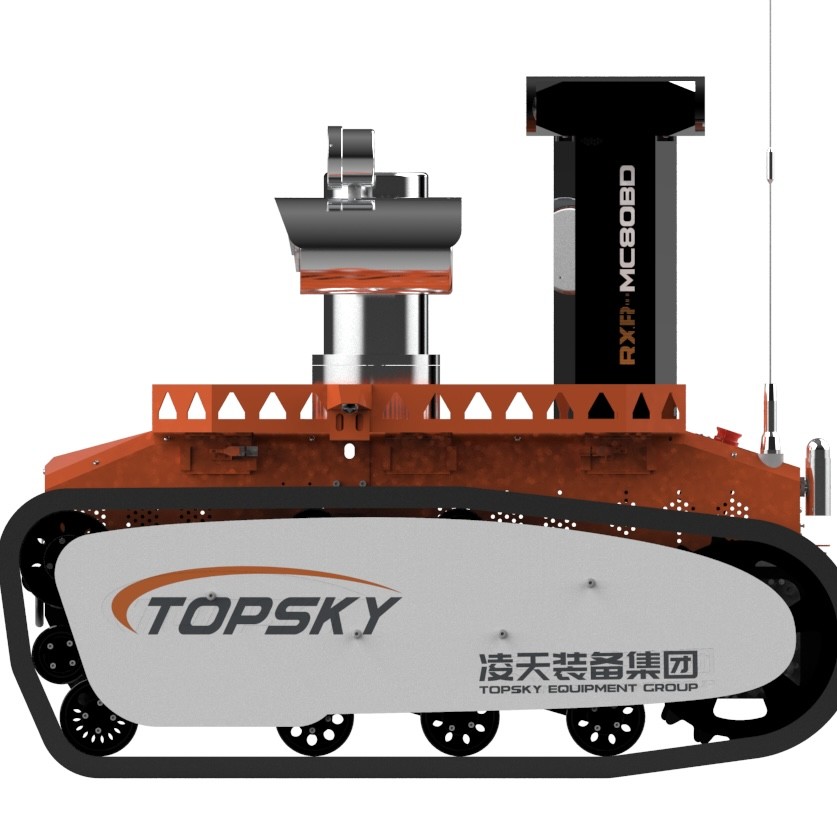

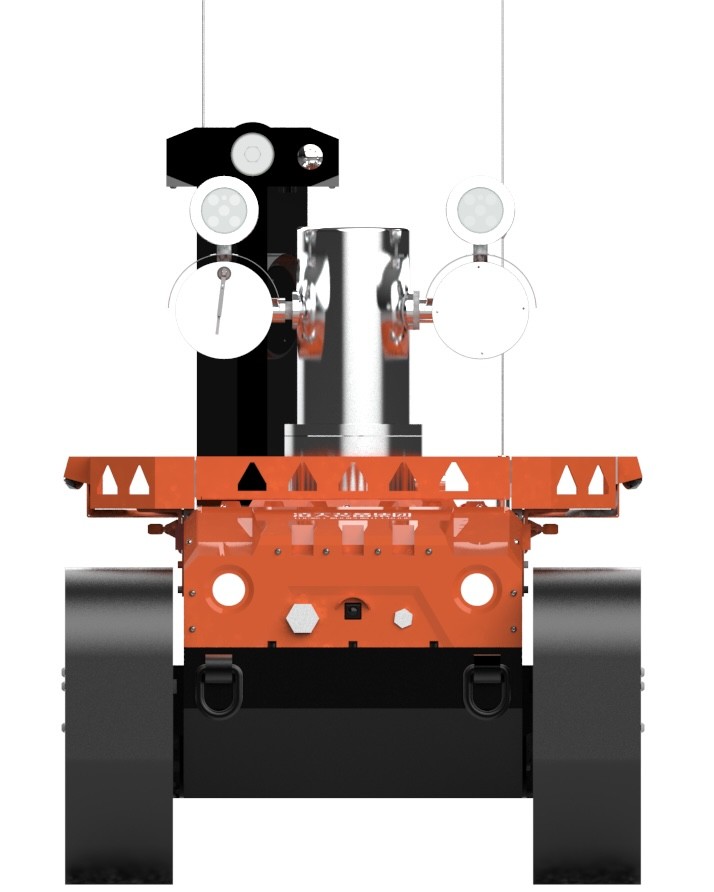

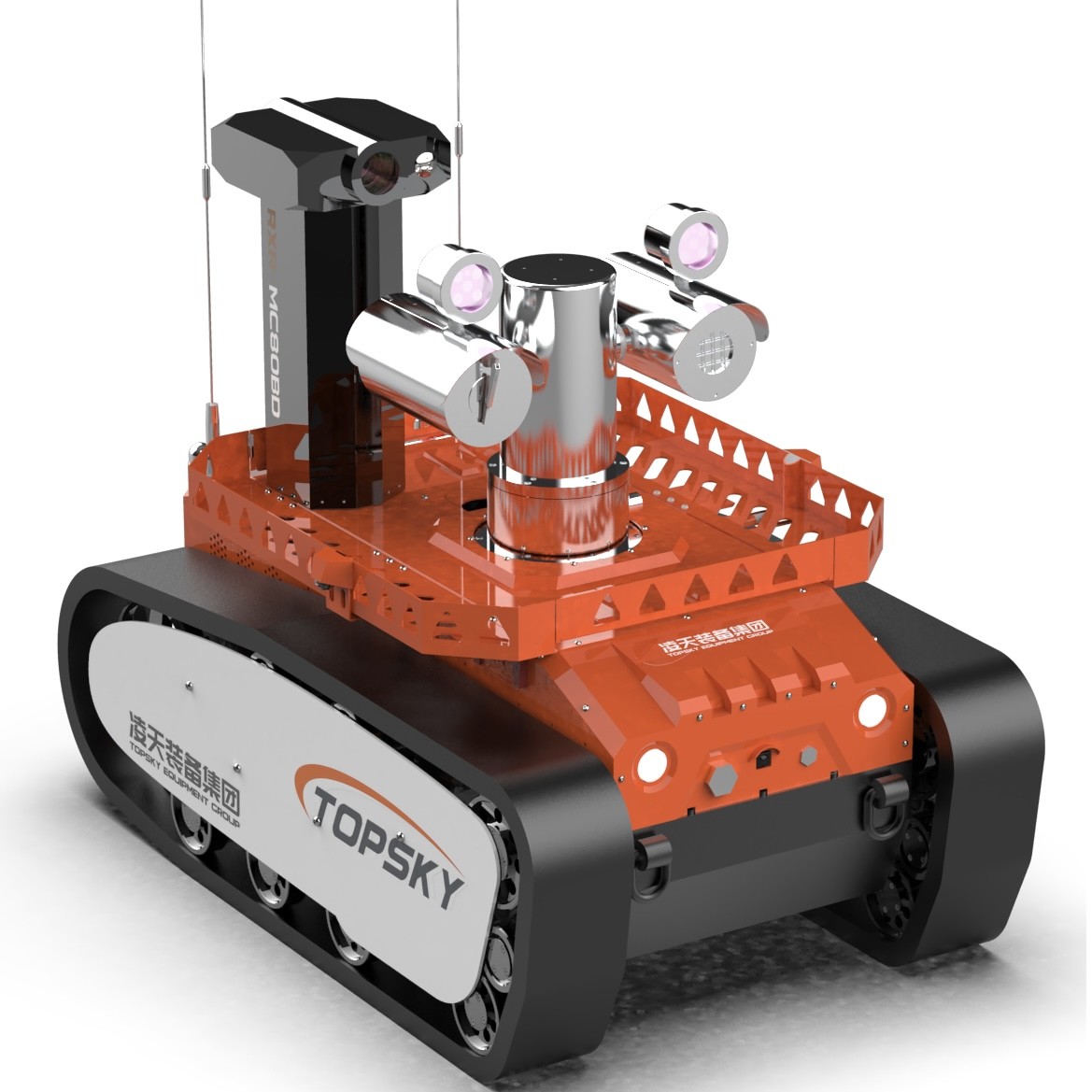

1Nazwa: wybuchoodporny robot wykrywający pożary
2Model: RXR-C12BD
3Podstawowe funkcje: rozpoznawanie audio i wideo, rozpoznawanie toksycznych i szkodliwych gazów oraz rozpoznawanie środowiska w obszarach klęsk żywiołowych;
4. Wdrożyć standard przemysłu ogniowego: GA 892.1-2010 Robot przeciwpożarowy część 1 Ogólne warunki techniczne
5. Wdrożyć normy przeciwwybuchowe: GB3836.1 2010 "Atmosfera wybuchowa część 1: Ogólne wymagania dotyczące sprzętu I", zgodnie z GB3836. 1-2010 Atmosfera wybuchowa część 2:Urządzenia chronione ognioodpornymi obudowami, CB3836. 4 2010 Krajowa Norma dla Atmosfer Wybuchowych Część 4: Bezpieczne Właściwie Urządzenia Ochronne
6. Typ odporny na wybuchy: maszyna robotowa Exd [ib] II.B T6 Gb (ten parametr jest zgodny z sprawozdaniem z badań Narodowego Centrum Nadzoru i Inspekcji Jakości Produktów Bezpieczeństwa Węglowych Przeciwwybuchowych), urządzenie zasilania baterii litowej: Ex d IIC T6 Gb (przetestowane przez centrum badawcze Coal Science and Technology Research Institute Co., Ltd.)
7. Moc: elektryczna, bateria litowa trójwymiarowa
8Rozmiar: ≤ 1330 mm × 800 mm × 1060 mm
9Średnica kierownicy: ≤ 1425 mm
10. Masa: ≤ 480Kg
11. Przyczepność: ≥ 3800N
12Maksymalna prędkość liniowa: ≥1,81 m/s, zdalnie sterowana bezstopniowa zmiana prędkości
13Odchylenie prostokąta: ≤ 0,30%
14Odległość hamowania: ≤ 0,16 m
15Zdolność wspinania: ≥ 83,91% (lub 40°)
16Wysokość przeszkody: ≥ 240 mm,
17. kąt stabilności obrotowej: 35 stopni stabilności
18Głębokość wadowania: ≥ 500 mm
19Czas ciągłego chodzenia: 2 godziny
20. Czas pracy niezawodności: przeszedł 16 godzin ciągłego testu stabilności i niezawodności
21Odległość zdalnego sterowania: 1100 m
22Odległość transmisji wideo: 1100 m
Funkcja monitorowania panoramicznego: PTZ obracający się odporny na wybuchy może zdalnie wyświetlać poziomy obraz 360 stopni ciała robota i może zbierać obrazy 90 stopni w górę i w dół,o promieniu 100 metrów
24 Funkcja wyświetlania postawy: wykrywanie w czasie rzeczywistym kąta rozpięcia, kąta obrotu, kąta azimutów robota, wygodne dla operatora w próbie uchwycenia stanu robota,przesyłane z powrotem do końca zdalnego sterowania, aby wykonać następny krok prawidłowej operacji polecenia
25Autonomiczna funkcja unikania przeszkód: przy napotkaniu przeszkód w promieniu 2 metrów przed sobą prędkość zostanie zmniejszona o połowę, a przy napotkaniu przeszkód w promieniu 1 metraautomatycznie przestanie się ruszać do przodu
26. Roboty o działaniu opóźniającym płomień (opcjonalnie): robot przeciwpożarowy powinien być wykonany z opóźniającego płomień,kauczuk antystatyczny i odporny na wysokie temperatury (ten parametr jest zgodny z sprawozdaniem z badań Narodowego Centrum Nadzoru i Inspekcji Jakości Produktów Bezpieczeństwa Węglowych Przeciwwybuchowych)Wnętrze toru jest metalowym szkieletem; ma konstrukcję ochrony przed wykończeniem toru;
Terminal sterowania: ręczna mapa i cyfrowy zintegrowany terminal zdalnego sterowania
3.2 System rozpoznawania robotów:
Konfiguracja liczników gazu, modułów monitorowania środowiska, kamer podczerwonych, kamer termicznych podczerwonych, zbiorników i innych urządzeń montowanych w pojeździezdalne rozpoznanie toksycznych i szkodliwych gazów na miejscu wypadku, warunki pracy w zakresie środowiska, wideo i dźwięk na obszarze klęski żywiołowej;Wybuchoodporna platforma podnosząca jest wyposażona w czujniki i kamery detekcji środowiska w celu pomiaru i analizy toksycznych i palnych gazów, audio i wideo oraz środowisko w różnych wysokościach na terenie;
1Konfiguracja systemu rozpoznawczego: 2 zamontowane w pojeździe kamery podczerwone przeciwwybuchowe, 1 wszechstronne PTZ podczerwone przeciwwybuchowe podwójnego widoku, 1 tester wieloparametryczny,1 czujnik temperatury i wilgotności
2. wybuchoodporna platforma podnosząca wysokość podnoszenia: wysokość początkowa: 1178 mm, wysokość podnoszenia: 1970 mm
3Moduł wykrywania gazu i postrzegania środowiska: wyposażony w bezprzewodowy system szybkiego wykrywania awaryjnego ratownictwa oraz czujnik temperatury i wilgotności, typ wykrywania gazu:nie mniej niż CO2, CO, O2, CH4, H2S, H2, SO2, NH3, Cl2, C3H8 (propan), C2H4O (acetaldehyd), C2H2 (acetylen); Zakres temperatur: -25°C do 60°C; Zakres wilgotności: 0% do 90% RH
4. Promieniowanie jądrowe: 0,01~5000 uSv/h, dokładność: 3000CPM/mR/h
Funkcja pomiaru temperatury w podczerwieni:wewnętrzne i zewnętrzne pojazdy są wyposażone w czujniki pomiaru temperatury podczerwonej w celu monitorowania temperatury wewnętrznej nadwozia pojazdu i temperatury na miejscu (-50-350°C)
3.3 Wizualne i dźwiękowe postrzeganie przez robota:
1Liczba i konfiguracja kamer: system wideo składa się z dwóch stałych kamer podczerwieni o wysokiej rozdzielczości na kadłubie,oraz wszechstronne, wybuchoodporne podczerwone PTZ termowizoryzacyjne podwójnego widzenia (jedna wybuchoodporna kamera termowizoryzacyjna), jedną kamerę w świetle widzialnym).
2. Obszar aparatu może dostarczać wyraźne obrazy i dynamiczną stabilizację obrazu przy niskim oświetleniu 0,001LUX;Kamera powinna być w stanie skutecznie i wyraźnie uchwycić sytuację sceniczną w warunkach o zerowym oświetleniu i wyświetlić ją na ekranie LCD terminala operacyjnego.
3Piksele aparatu: milion obrazów HD, rozdzielczość 1080P, kąt szerokiego kąta 60°
4Poziom ochrony kamery: IP68
5Wymagania techniczne dotyczące odbioru dźwięku: może zdalnie zbierać dźwięk na miejscu, co jest wygodne do zrozumienia sytuacji uwięzionego personelu,Odległość odbioru to 5 metrów., zakres częstotliwości wynosi 20Hz~20kHz, a wrażliwość ≥40dB
6- PTZ do wykrywania obrazu termicznego zabezpieczonego przed wybuchem: rozdzielczość obrazu termicznego: 384*288, zakres pomiaru temperatury: -20-550°C, promień obserwacji 100 metrów;
Zwiększenie światła widzialnego: 33x; pozioma: 0-360°, pionowa: -90~90°; wykrywanie i śledzenie źródeł ciepła; Infraczerwony aparat termiczny posiada funkcję stabilizacji obrazu;Ma funkcję pozyskiwania obrazu i transmisji w czasie rzeczywistymMa funkcję wizualnego odkrywania źródła zapłonu.
3.4 Parametry konfiguracji końcowego urządzenia zdalnego sterowania
1Wymiary: 410*310*70 mm (z wyłączeniem wysokości joystiku)
2Waga: 6,5 kg
3Wyświetlacz: nie mniej niż 10 cali ekranu LCD o wysokiej jasności, 4-kanałowy sygnał wideo
4Platforma systemu sterowania: system operacyjny window7
5Czas pracy: 8h
6Funkcje podstawowe: zintegrowana przenośna konstrukcja pilota i monitora, obsługujący ergonomiczne paski; można go jednocześnie obserwować i sterować,i obrazy otaczającego środowiska sceny mogą być stabilnie prezentowane do sterowników zdalnych, a bateria, kąt nachylenia robota, stan azimut, toksyczne i szkodliwe informacje o stężeniu gazu mogą być wyświetlane w czasie rzeczywistym, a robot może być sterowany do przesuwania się do przodu, do tyłu,i kierownicy; sterować wybuchoodpornym panem termowizoru do wykonywania ruchu w górę, w dół, w lewo, w prawo, przybliżania i wybijania obrazu (fokus) i innych czynności; z funkcją stabilizacji obrazu;Ma funkcję transmisji w czasie rzeczywistym z przodu, zdjęcia z tyłu i obrazu termicznego, a trybem transmisji danych jest transmisja bezprzewodowa przy użyciu zaszyfrowanych sygnałów.
7. Funkcja nagrywania i odtwarzania wideo: wideo może być nagrywane w dowolnym momencie, nagrane treści wideo są automatycznie zapisywane, odtwarzanie wideo może być otwarte bezpośrednio w terminale zdalnego sterowania,i wideo może być również kopiowane na inne urządzenia
8. Z funkcją projekcji ekranu: projektory i inne urządzenia projekcji ekranu mogą być podłączone za pośrednictwem interfejsu HDMI,które mogą ułatwić dowódcy operacji wspólne omówienie i podejmowanie decyzji
9. Funkcja sterowania chodzeniem: Tak, 1 trójosiowy kocioł przemysłowy, 1 kocioł do realizowania elastycznego działania robota do przodu, do tyłu, w lewo i w prawo
10. Funkcja sterowania PTZ zdjęć termicznych przeciwwybuchowych: Tak, 1 trójosiowy rocker przemysłowy, jeden rocker może sterować zdjęciami termicznymi przeciwwybuchowymi do wykonania w górę, w dół, w lewo, w prawo,działania powiększania i zmniejszania (koncentracji)
11. sterowanie systemem rozpoznawczym włączeniem podnoszącym: tak, samocentrujący się włączeniem jogging
12Przełącznik wideo: Tak, przełącznik do samorejestrowania biegania
13. Funkcja sterowania oświetleniem: Tak, przełącznik joggingowy do samo-resetowania, komputer hosta do samozablokowania odpowiedzi
Narzędzia pomocnicze: ręczny, zdalnie uruchamiany pasek na ramieniu, ruchomy statyp
3.5 Funkcje internetowe:
1Funkcja GPS: pozycjonowanie GPS, trajektoria może być zapytana
2. System platformy zarządzania chmurą sprzętu przeciwpożarowego awaryjnego (nieobowiązkowe):
1) Sprzęt może być podłączony do platformy zarządzania chmurą sprzętu do zdalnego monitorowania:
Platforma zarządzania chmurą sprzętu może zdalnie monitorować informacje o sprzęcie, informacje o gazie i wideo, analizę statystyczną, automatycznie weryfikować okres ważności sprzętu,automatycznie przypomina statystyki informacji o wygasłym sprzęcie, a także przeprowadzać kompleksowe zarządzanie i stosowanie w celu zapewnienia terminowości sprzętu.
2) Urządzenie może być podłączone do platformy zarządzania chmurą urządzeń w celu wizualizacji:
Posiada wyświetlacz z dużym ekranem, funkcję analizy graficznej, wyświetlacz wykresu wahań danych, wyświetlacz obracający dane, kompleksową funkcję obszaru wyświetlania,statystyki stóp procentowych urządzeń, analizy trendów danych w czasie rzeczywistym i wspomagające podejmowanie decyzji, wielograficzne wyświetlanie oraz różnorodne wspólne wyświetlacze produktów w celu zaspokojenia szczególnych potrzeb.
3) Platforma zarządzania chmurą sprzętu obsługuje zdalną aktualizację oprogramowania sprzętowego jednym kliknięciem.
4) Urządzenie może być podłączone do PC i APP platformy zarządzania chmurą sprzętu do wyświetlania, a dane mogą być automatycznie synchronizowane w czasie rzeczywistym.
5) Urządzenie może być podłączone do platformy zarządzania chmurą urządzeń: za pośrednictwem smartfona, tabletu lub innych terminali można wyszukiwać podstawowe informacje, takie jak imię i nazwisko, data, kontakt,model, parametr, kategoria, jednostka, obraz itp. i liczba użytkowania, liczba rekwizycji, liczba pożyczonych, liczba utrzymania,liczba statystyk danych usuniętych i innych typów, statystyki online w czasie rzeczywistym i analizy sprzętu.
6) Za pośrednictwem platformy zarządzania chmurą sprzętu można dodawać, modyfikować, usuwać, pożyczać, odbierać, rejestrować, usuwać, naprawiać,usunięte i wszelkiego rodzaju historycznych informacji operacji i zapytania.
7) Terminal może przesyłać zapytania dotyczące wykorzystania urządzeń przez jednostki na różnych poziomach za pośrednictwem platformy zarządzania chmurą urządzeń i może przeprowadzać wieloetapowe interregionalne,Wdrożenie i budownictwo między obszarami i między prowincjami, a także dynamiczne planowanie i monitorowanie sprzętu w czasie rzeczywistym.
8)Powyższe funkcje oprogramowania odzwierciedlają się w sprawozdaniu z badań wydanym przez organ krajowy, a kopię świadectwa rejestracji praw autorskich do oprogramowania dostarcza się.
|
