Struktura produktu

Przegląd produktu

1Główne funkcje: Podwozie robota odpornego na wybuchy wykorzystuje źródło zasilania z baterii litowej i bezprzewodowe zdalne sterowanie zdalnie,które mogą być przewożone w różnych formach, a konstrukcja rotacji in situ może zwiększyć elastyczność operacji.

2.Scenariusz zastosowania: maszyna odporna na wybuchy może być stosowana w różnych dużych przedsiębiorstwach petrochemicznych, tunelach, metrach i innych coraz większych gazach naftowych, wycieku toksycznych gazów i eksplozji, tunelach,załamanie metra i inne klęski i ukryte zagrożenia.

Zakres stosowania

• Duże przedsiębiorstwa petrochemiczne, ratownictwo w przypadku pożaru w tunelach i metra
• Ratowanie na miejscu niebezpiecznego pożaru chemicznego lub dymu
• Ratowanie na miejscu w przypadku wycieku i eksplozji ropy naftowej, gazu, toksycznych gazów, tunelu, załamania metra itp.

Cechy

1Silna zdolność gaśnicza

2Konstrukcja dużego strumienia kanonu wodnego może zmieniać różne formy rozpylania wody, natomiast szybkość przepływu rozpylania może być regulowana, a zasięg strzelania jest wysoki.które mogą spełniać wymagania związane z przeciwpożarowaniem w dużych przestrzeniach

3Wysoki poziom ochrony

4Ogólny poziom ochrony wynosi IP67

5. Stopień ochrony podwozia jest IP68

6Istnieje wiele rodzajów wykrywania toksycznych i szkodliwych gazów.

7. Dotarć do 8 gazów i 2 parametrów środowiskowych

8Silna moc.

9. silna zdolność do ciągnięcia węży, może ciągnąć 6 80 węży jednocześnie

10. Wielofunkcyjne

11. Mają funkcje gaśnicze, rozpoznawcze, transportowe, zwłaszcza sprzęt ratunkowy i materiały takie jak urządzenia wężowe (takie jak: węże, maski gazowe,respiratory powietrza pod ciśnieniem dodatnim, odzież ognioodporna, narzędzia do burzenia i inne wyposażenie)

12. Dostęp do platformy chmurowej sieci robotów

Informacje o lokalizacji, mocy, dźwięku, wideo, wykrywaniu środowiska gazowego oraz inne informacje o stanie w czasie rzeczywistym robota mogą być przesyłane do chmury za pośrednictwem sieci 4G/5G,i może być oglądany na tle PC i terminali mobilnych

Parametry techniczne

4.1 Maszyna robocza:

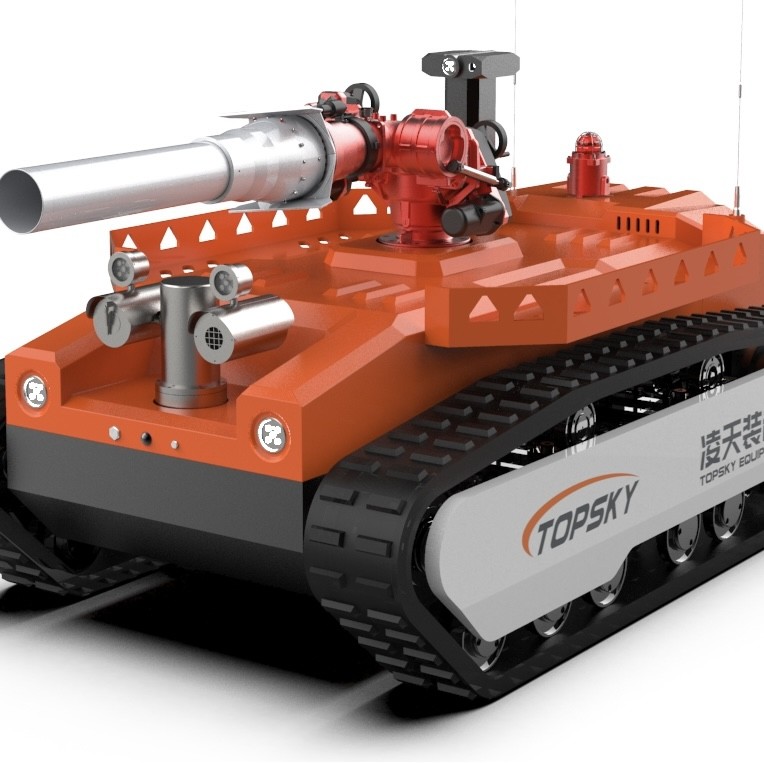

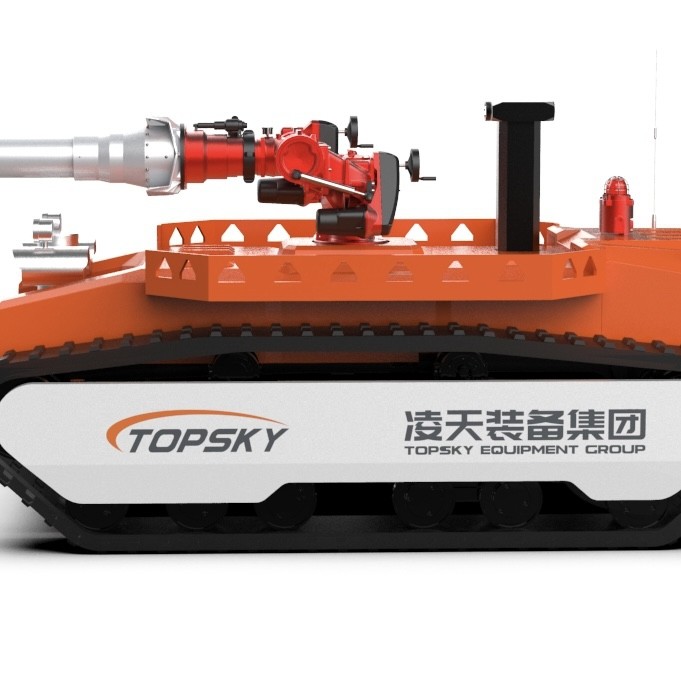

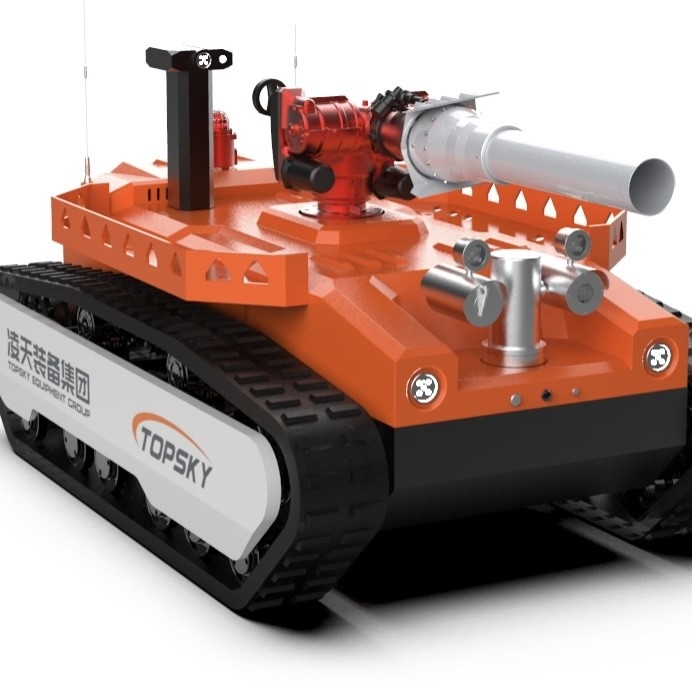

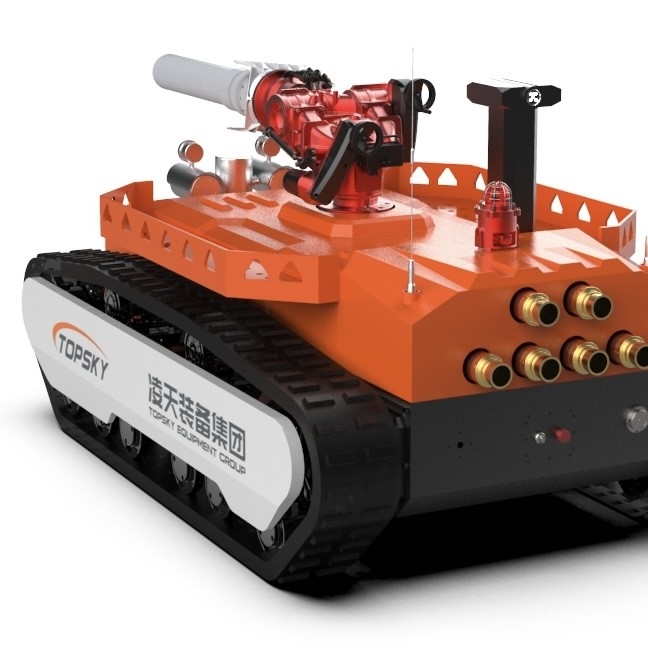

1Nazwa: wybuchoodporny robot rozpoznawczy

2Model: RXR-MC200BD

3Podstawowe funkcje: gaszenie pożarów, rozpoznanie audio i wideo, rozpoznanie toksycznych i szkodliwych gazów oraz rozpoznanie środowiska w obszarach klęsk żywiołowych;

4. Wdrożyć standard przemysłu ogniowego: GA 892.1-2010 Robot przeciwpożarowy część 1 Ogólne warunki techniczne

5. wdrożenie norm przeciwwybuchowych: GB3836.1 2010 "Atmosfera wybuchowa część 1: Ogólne wymagania dotyczące urządzeń I", zgodnie z GB3836. 1-2010 Atmosfera wybuchowa część 2:Urządzenia chronione ognioodpornymi obudowami, CB3836. 4 2010 Krajowa Norma dla Atmosfer Wybuchowych Część 4: Bezpieczne Właściwie Urządzenia Ochronne

6. typ odporny na wybuchy: maszyna robotowa Exd [ib] II. B T4 Gb

7Poziom ochrony: poziom ochrony ciała robota IP68, poziom ochrony ciała robota IP67

8Zasilanie: bateria litowa, 100Ah

9Rozmiar: długość 2772 mm × szerokość 1695 mm × wysokość 1540 mm

10Średnica kierownicy: obrót na miejscu

11Waga: 3190 kg

12Przyczepność: 22,3kN

13Maksymalny przepływ: 200L/s (150L/s~200L/s regulacja przepływu)

14Maksymalna prędkość liniowa: ≥1,43 m/s, zdalnie sterowana zmiana prędkości bezstopniowa

15Odchylenie prostokątne: ≤ 0,44%

16Zdolność wspinaczki: 83,9% (lub 40°)

17Wysokość przeszkody: 380 mm

18. kąt stabilizacji rolki: ≥ 40 stopni

19Głębokość wadowania: 600 mm (bez wody przez 1 godzinę pod normalnym ciśnieniem)

20Czas ciągłego chodzenia: 3 godziny

21Czas pracy niezawodności: 16 godzin ciągłego badania stabilności i niezawodności

22Odległość zdalnego sterowania: 1000 m

23Odległość transmisji wideo: 1000 m

24Pojemność ładunkowa: z własną ramą ładunkową, która może przewozić materiały ratunkowe (takie jak: węże, maski gazowe, aparaty oddechowe ciśnieniowe, odzież ognioodporną,narzędzia do rozbijania i inne wyposażenie) do miejsca katastrofy; może holować pojazd ratunkowy na miejsce ratowania; przeszkody itp. mogą być holowane za pomocą pierścienia holowania

25 Funkcja monitorowania panoramicznego: zdalnie można wyświetlić obraz 360 stopni ciała robota

26. Funkcja wyświetlania postawy: wykrywanie w czasie rzeczywistym kąta rozpięcia robota, kąta obrotu, kąta azimut, wygodne dla operatora, aby spróbować opanować stan robota,z powrotem do wartości urządzenia zdalnego sterowania, aby wykonać następny krok prawidłowej operacji polecenia

27Autonomiczna funkcja unikania przeszkód: przy napotkaniu przeszkód w promieniu 2 metrów przed sobą prędkość zostanie zmniejszona o połowę, a przy napotkaniu przeszkód w promieniu 1 metraautomatycznie przestanie się ruszać do przodu

28 Funkcja automatycznego chłodzenia przez rozpylanie: z trójwarstwową zasłoną wodną, samodzielnie chłodzącą się, rozpylająca ciało robota, tworzącą zasłonę wodną całego robota,i upewnić się, że bateria, silnik, układ sterujący i kluczowe elementy robota mogą działać normalnie w środowisku o wysokiej temperaturze; temperaturę alarmu może ustawić użytkownik

29.Automatyczne wytwarzanie energii i funkcja automatycznego tłumienia odbicia: Główny silnik robota przyjmuje hamowanie wytwarzania energii, które jest gaszone w rozpylaczu wody

30. Rozwijacz robota (opcjonalny): Rozwijacz robota przeciwpożarowego powinien być wykonany z płomienia, antystatycznego,gumy odpornej na wysoką temperaturę (ten parametr jest zgodny z sprawozdaniem z badań Narodowego Centrum Nadzoru i Inspekcji Jakości Produktów Bezpieczeństwa Węglowych Przeciwwybuchowych)Wnętrze toru jest metalowym szkieletem; ma konstrukcję ochrony przed wykończeniem toru;

31. Funkcja wiązania pasów wodoodpornych (opcjonalnie): Dzięki podwójnej uniwersalnej strukturze może obracać się o 360 stopni, aby zapobiec wiązaniu się węża wodnego

32. Automatyczne rozlewanie węża (opcjonalnie): operacja zdalnego sterowania pozwala na automatyczne rozlewanie węża, aby zapewnić, że robot może po ukończeniu zadania wrócić lekko

33.Terminal sterowania: trójprzewodowy terminal zdalnego sterowania typu skrzynki.

4.2 Robotizowany system gaśniczy:

1. armaty: przywożone armaty

2Rodzaj środka gaśniczego: woda lub pianka

3Materiał: Karoseria pistoletu - stal nierdzewna, głowica pistoletu - aluminiowy stop twardy utleniony

4. Ciśnienie robocze ((Mpa):1.18 ((Mpa)

5Metodę rozpylania: rozpylanie wodą płaską, prąd stały, pianka o niskim powiększaniu

6. Przepływ wody/piany: 200L/s (150L/s~200L/s regulacja przepływu)

7Zakres (m): ≥128 m (woda); ≥125 m (piana)

8. kąt obrotu: poziomy -90°~90°, pionowy -10°~69°

9Maksymalny kąt rozpylania: można go rozpylać płasko, pokrywając super duży obszar o szerokości 45 metrów

10.Pionowa armatka rurkowa: Pionowa armatka rurkowa może być wymieniona, a metoda wymiany jest nawinięta szybkie połączenie, a ogień armatka wodna może opryskiwać wodę, pianę i mieszaną ciecz,Tak, że jedno działko może być używane do wielu celów., a nie ma potrzeby demontażu butli piankowej podczas przełączania między trybami prądu stałego i spłaszczania brzucha kaczki.

4.3 System rozpoznawania robotów:

Konfiguracja liczników gazu, modułów monitorowania środowiska, kamer podczerwonych, systemów patrolu światła widocznego 360° oraz systemów obrazowania cieplnego podczerwonych, zbiorników i innych urządzeń pokładowych,może prowadzić zdalne rozpoznanie toksycznych i szkodliwych gazów na miejscu wypadku, warunki środowiskowe, nagrania wideo i dźwięki w obszarze klęski żywiołowej;Eksplozja-odporna platforma podnosząca jest wyposażona w czujniki i kamery detekcji środowiska, które umożliwiają pomiar i analizę toksycznych i palnych gazów, audio i wideo oraz środowisko w różnych wysokościach na terenie;

Moduł wykrywania odczucia gazu i środowiska: wyposażony w bezprzewodowy system szybkiego wykrywania awaryjnego ratownictwa oraz czujnik temperatury i wilgotności, który może wykrywać: CO2: 0-5%VOL

CH4: 0-100%VOL

CO: 0-1000 ppm

H2S: 0-100 ppm

CL2: 0-1000 ppm

NH3: 0-100 ppm

O2: 0-30% O2

H2: 0-1000 ppm

Zakres temperatury: -25°C do 60°C

Zakres wilgotności: od 0% do 90%

Funkcja pomiaru temperatury w podczerwieni:wewnętrzne i zewnętrzne pojazdy są wyposażone w czujniki pomiaru temperatury podczerwonej w celu monitorowania temperatury wewnętrznej nadwozia pojazdu i temperatury na miejscu (-50-350°C)
