Wielofunkcyjny przenośny detektor gazu 10W 360 Mniej niż 60dB Hałas

opis produktu

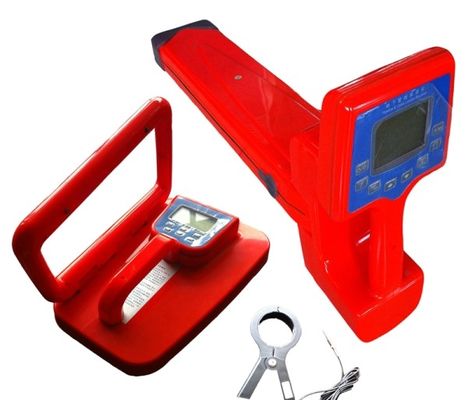

Wielofunkcyjny podziemny wykrywacz rurociągów 360 składa się z nadajnika, odbiornika i akcesoriów do pozycjonowania podziemnych tras rurociągów, ukrytych pomiarów głębokości i śledzenia długodystansowego oraz pomiaru punktów zwarcia rurociągu. 360 wielofunkcyjny podziemny wykrywacz rurociągów wykorzystujący wielordzeniową technologię elektromagnetyczną w celu poprawy dokładności głębokości pozycjonowania rurociągu i możliwości identyfikacji docelowych rurociągów w obszarach wymagających dużego natężenia rurociągu może również dokładnie śledzić docelowy rurociąg i pozycjonowanie. Dlatego szeroko stosowany jest 360 wielofunkcyjny podziemny wykrywacz rurociągów w telekomunikacji, China Netcom, mobile, China Unicom, Railcom, przemysł elektryczny, wodny, gazowy, geofizyczny, petrochemiczny i komunalny.
Wielofunkcyjny podziemny detektor rurociągów 360 oferuje szeroką gamę opcjonalnych akcesoriów, które zwiększają ich wykorzystanie i rozszerzają zakres zastosowań.
Funkcje
1, określenie podziemnego trasowania rurociągu
2, określenie głębokości podziemnego rurociągu
3, wielokanałowy przypadek docelowej identyfikacji rurociągu
4, wykryć i zlokalizować punkt uszkodzenia izolacji rurociągu
funkcje
1, wykorzystanie zaawansowanej technologii przetwarzania sygnałów, elementów układu scalonego, aby osiągnąć doskonałą wydajność testu.
2, różne sygnały pomiarowe do wysłania:
(1) metoda wtrysku: dla punktu wtrysku rurociągu.
(2) metoda zaciskania: dla linii testowej ma odsłonięty przekrój, łatwy do zamocowania linii zacisku.
(3) metoda indukcyjna: brak punktu wtrysku lub brak odsłoniętego rurociągu.
3, różnorodność częstotliwości pomiarowych: 480 Hz, 7,7 KHz, 31 KHz i 61 KHz cztery częstotliwości aktywne i częstotliwość pasywna kabla zasilającego 50 Hz; użytkownik może wybrać w zależności od innego środowiska (potrzeba specjalnej częstotliwości pomiaru w umowie zlecenia Bright).
4, w celu poprawy wydajności testu różne tryby pozycjonowania i funkcja:
(1) Tryb szczytowy: Pozycja trasy jest określana przez pomiar maksymalnej wartości sygnału.
(2) tryb doliny: przez pomiar minimalnej wartości sygnału w celu określenia lokalizacji trasy.
(3) orientacja routingu: intuicyjna, szybko wskazuje kierunek routingu.
(4) Pomiar uszkodzenia izolacji (FF): Zmierz i zlokalizuj punkt zwarcia spowodowany pogorszeniem izolacji rurociągu.
(5) Stetoskop: poprzez osłuchiwanie z wielu linii w celu identyfikacji sygnału ładowanego przez rurociąg.
5, funkcje pomocnicze:
(1) Automatyczna regulacja wzmocnienia odbiorczego: Automatycznie dostosowuje wzmocnienie odbiornika, aby odbiornik był w stanie zoptymalizowanym, eliminując potrzebę ręcznej regulacji.
(2) funkcja dźwięku: odbiornik przez ton zmienia się intuicyjnie, mierząc rozmiar sygnału.
(3) wykrywanie stanu rurociągu: nadajnik w trybie wtrysku, pierwszy test rezystancji izolacji rurociągu, napięcie resztkowe, a następnie zastosować sygnał do docelowego rurociągu. Gdy rezystancja izolacji na rurociągu jest mała (w pobliżu ziemi krótka) nadajnik automatycznie wyjdzie z trybu, gdy napięcie resztkowe jest duże, gdy alarm nadajnika, operator powinien natychmiast zatrzymać obciążenie sygnału, wyłączyć nadajnik.
(4) wykrywanie mocy baterii: moc baterii wykrywania w czasie rzeczywistym, gdy bateria jest niska do wartości ochrony automatycznie wyłączy alarm.
(5) funkcje oszczędzania energii: rozruchu nadajnika około 30 sekund bez innych klawiszy, operacja rozruchu odbiornika, jeśli 10 minut lub tak nikt inny nie naciśnij klawisz, urządzenie automatycznie wyłączy się, aby zaoszczędzić energię baterii.
Wskaźniki techniczne nadajnika
Metoda wtrysku: 480 Hz, 7,7 kHz, 31 kHz i 61 kHz
Tryb wykrywania: 31 kHz, 61 kHz
Metoda mocowania: 31KHz
Wykrywanie błędów Napięcie wyjściowe 0-400Vp-p zmienia się w zależności od izolacji
Przebieg wyjściowy Fala sinusoidalna
zasilanie: bateria litowa 11,1 VDC 4,4AH
Maksymalna moc wyjściowa: 10 W
Specyfikacja odbiornika
Pobór mocy: <1,0 W
zasilanie: bateria litowa 11,1VDC 1,8AH
Maksymalna głębokość linii testowej: 4,5 m (w normalnych warunkach)
Błąd głębokości zakopanej linii testowej: ± 0,05 h ± 5 cm (h to głębokość rurociągu)
Błąd trasowania trasy testowej: ≤ 5 cm
Użyj metody wtrysku, aby sprawdzić długość trasy rurociągu i głębokość zagłębienia
Nie mniej niż 10 km (w normalnych okolicznościach)
Używanie metody indukcyjnej do testowania trasowania linii i zakopanej długości efektywnej
Nie mniej niż 3 km (w normalnych okolicznościach)
Wykorzystanie metody clamp do testowania trasy linii i głębokości efektywnej głębokości
Nie mniej niż 6 km (w normalnych okolicznościach)
Wykrywanie uszkodzeń izolacji
Nie mniej niż 2 MΩ
Uwaga: W normalnych warunkach rurociąg jest badany w powyższym zakresie pomiarowym bez uszkodzenia izolacji i innych zakłóceń.
Wymagania środowiskowe
Temperatura pracy: -20 ° C do + 55 ° C
temperatura przechowywania: -40 70 -70 ℃
Wilgotność względna: 10% do 90%
Ciśnienie atmosferyczne: 86 ~ 106KPa
Hałas środowiskowy: ≤ 60dB
